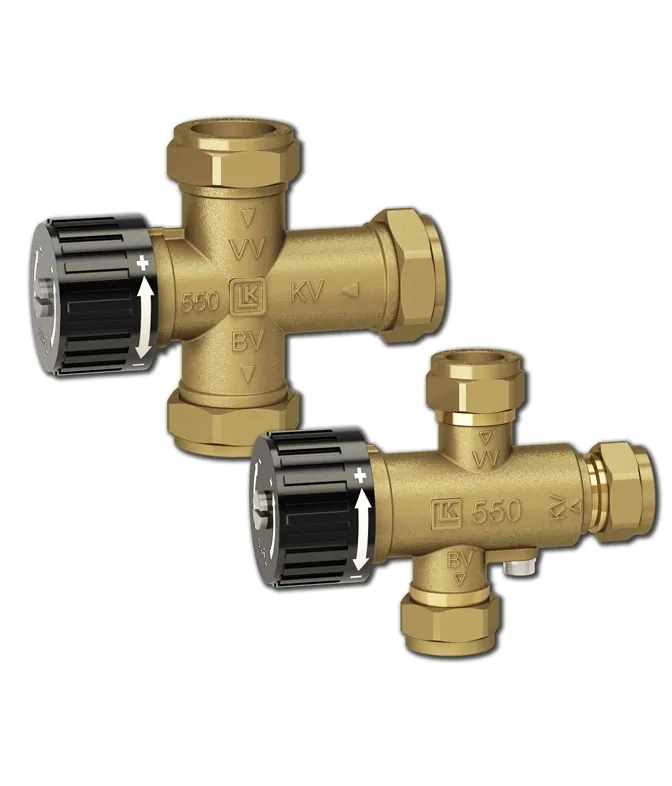

Sekoitusventtiili LK 550 AquaMix 22mm, sis. takaiskuventtiilin

LK 550 AquaMix on termostaattinen käyttöveden sekoitusventtiili, jossa on kylmän veden syöttöä säätelevä termostaattielementti halutun lämpötilan saavuttamiseksi. Kylmävesijohtoon asennettu takaiskuventtiili estää vapaakierron – katso kohdasta lisävarusteet. G15 ulkokierteisissä venttiileissä, sekä 15 mm puserrusliittimessä on ilmaruuvi pienen lämminvesivaraajan helppoa tyhjennystä varten.

Nuolet venttiilirungossa osoittavat virtaussuunnan.
KV = tuleva kylmä vesi
VV = tuleva kuuma vesi
BV = lähtevä lämmin vesi

Asennettaessa ulkokierteeseen käytetään sovitinta LK 373

Asennettaessa kattilaan/varaajaan, jossa on sisäänrakennettu lämminvesivaraaja, kytkentä tulee tehdä lämpösulun kanssa.
Haluttu kuuman veden lämpötila säätöalueella 38–65 °C asetetaan venttiilin käsipyörällä.

Maksimilämpötila voidaan kalibroida seuraavasti:

Maksimilämpötilan korotus:
Kierrä käsipyörää vastapäivään kohti (+). Avaa ruuvia ja siirrä käsipyörä sivuun. Kierrä sen jälkeen käsipyörää ”ilmassa” myötäpäivään kohti (-). Säätö tehdään pienin askelin – ¼ kierrosta vastaa n. 7 °C. Aseta käsipyörä takaisin ja varmista, että se osuu kunnolla hampaisiin. Kiinnitä ruuvi ja kierrä käsipyörä maksimiin (+). Suurin kalibrointi lämpötilan lisäämiseksi on puoli kierrosta.

Maksimilämpötilan pudotus:
Suorita menettely käänteisessä järjestyksessä. Kierrä käsipyörä myötäpäivään asentoon (–) ja irrotettu pyörä vastapäivään asentoon (+)

TEKNISET TIEDOT
Käyttölämpötila: min. +5°C/maks. +90°C
Sekoituslämpötila: min. +38°C/maks. +65°C
Suurin sallittu käyttöpaine: 1,0 MPa (10 baaria)
Materiaali, venttiilipesä: Sinkkikadon kestävä messinki EN 12165 CW625N
Materiaali, tiiviste: EPDM
