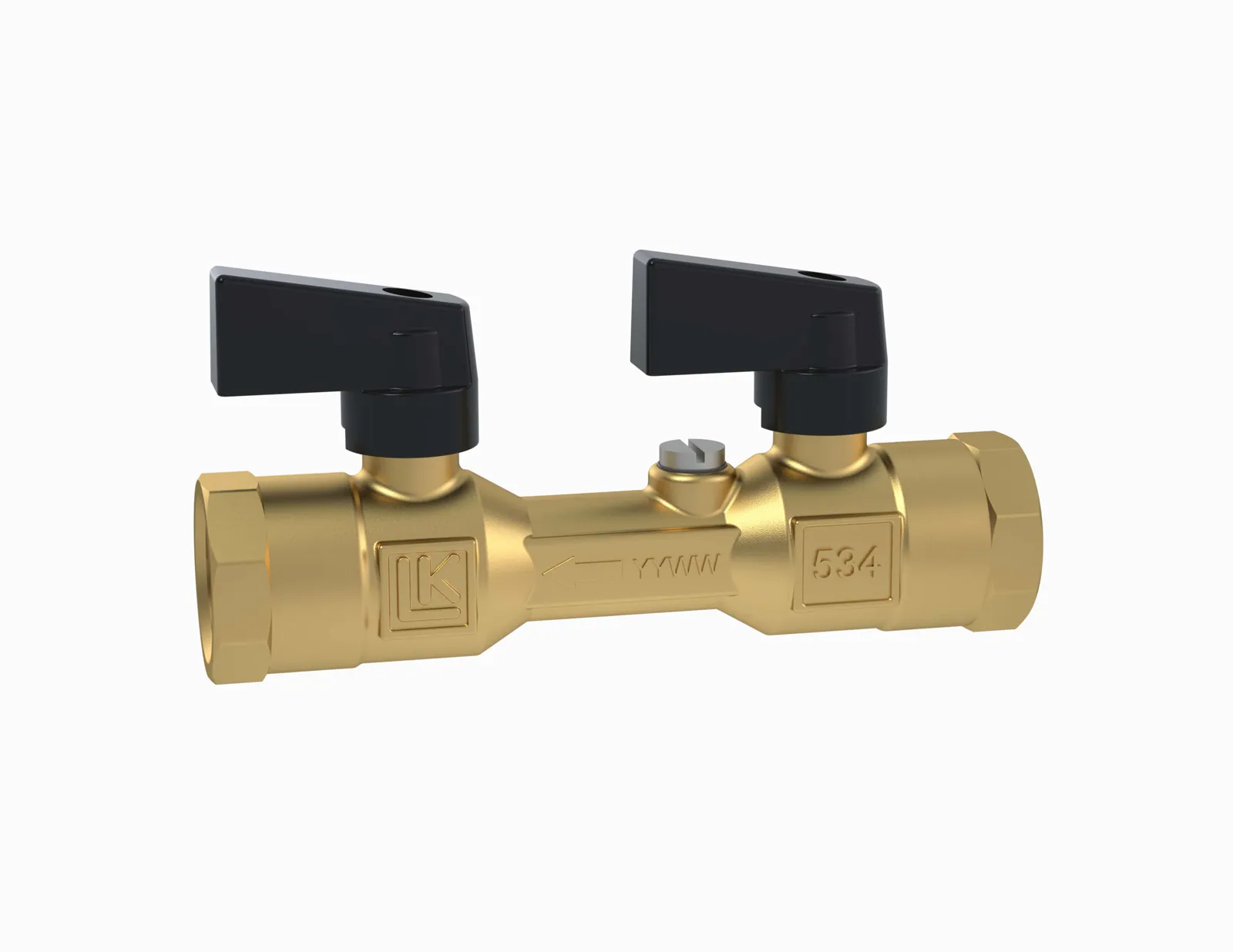

Täyttöventtiili LK 534 ThermoFill® G15SK

LK 534 ThermoFill® EA on täyttöventtiili lämmitysjärjestelmiin. Venttiilissä on integroituina palloventtiili ja takaiskuventtiili, mikä varmistaa avautumisen silloinkin, kun paine-erot ovat pienet. Takaiskuventtiili on tarkastettavissa, minkä vuoksi se luokitellaan tyypin EA, nesteluokka 1–2, takaiskusuojaksi standardin EN 1717 mukaisesti.

Sulkemalla vesijärjestelmän ensimmäinen venttiili ja löysäämällä ruuvia, voit tarkistaa takaiskuventtiilin toiminnan.

Nuoli venttiilipesässä osoittaa virtaussuunnan.
Liitäntäkierre tiivistetään tavanomaisesti. Puserrusliittimen kiinnitys helpottuu, jos kierre ja kartio voidellaan. Kiristä käsin mahdollisimman tiukalle ja sen jälkeen kiintoavaimella. Katso kierrosten määrä kiintoavaimella kiristettäessä sekä muut tekniset tiedot erillisestä puserrusliittimien ohjelehtisestä. Pehmeät putket varustetaan tukiholkilla.

Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti.

TEKNISET TIEDOT
Käyttölämpötila: min. 5 °C/maks. 90 °C
Suurin sallittu käyttöpaine: 1.0 MPa (10 bar)
Avautumispaine, takaiskuventtiili: 1 kPa (0,01 bar)
Kierrestandardi: G – sisäkierre, ISO 228/1
Materiaali, venttiilipesä: Sinkkikadon kestävä messinki EN 12165 CW625N
Takaiskuventtiili: Tyyppi EA EN 1717:n mukaisesti
Materiaali, takaiskuventtiili: POM
Materiaali, tiiviste: EPDM
